在计算机史上，很少有机器像苏联的谢通（Setun）那样，被后世赋予那么多浪漫想象：三进制、平衡三进制、负一零正一、连续运行十七年只换过三个元件、被官僚体系扼杀……它是“苏联遗落的黑科技”，是“领先世界却被埋没”的悲剧主角。

但历史不是爽文。三进制在数学上确实优雅，甚至比二进制更接近信息密度的理论最优；可世界最终选择了只有开与关的二进制。这不是一个简单的“天才被庸才害死”的故事，而是一场数学理想、物理约束、工程成本、产业生态和制度环境共同参与的淘汰赛。

Setun为什么失败？三进制为什么没有成为主流？要回答这个问题，得先从莫斯科大学机房里那个美国交换生的疑问说起。

下面这段历史，可能和你之前刷到的不太一样。你马上要看到的，不是简单的“苏联黑科技被埋没”的爽文，而是一个关于数学、物理、制度和生态的连环局。

莫斯科国立大学来了一个美国交换生，是学计算机的。他走进计算中心的机房，看到一台造型奇特的机器，上面没有任何英文标识，只有一行俄文。他问旁边的俄罗斯学生，这是什么？对方骄傲地回答，世界上唯一的三进制计算机。美国学生愣了一下，脱口而出，那它怎么不用来打俄罗斯方块？俄罗斯学生沉默了片刻，说俄罗斯方块是我们发明的，但确实跑在这台机器上有点勉强。

历史上的确有过那么一台机器，让西方科学家艳羡，让苏联官僚嫉妒，最后被自己人活活掐死。它的名字叫谢通，俄文名Сетунь，通常译作Setun，它是一台三进制计算机。今天很多人在短视频里刷到它，配文一般是苏联遗落的黑科技，领先世界却被埋没。评论区清一色的惊呼落泪。但真实的历史远比这种煽情叙事要复杂得多。三进制确实比二进制聪明，但世界最终选了那个笨的。为什么？

一个基本事实，三进制在数学上确实是更聪明的。这个聪明，它的确有扎实的数学根基。最早可以追溯到800多年前，1203年，意大利数学家斐波那契出版了一本名为《算盘之书》的著作。里面提出了一个问题：如果你有一台天平，想称出从1到40磅之间的任意整数重量，最少需要几个砝码？这个问题后来被称为巴舍-门捷列夫问题。

答案分两种情况。如果你只允许把砝码放在天平的一边，那么最优解是二进制，用1、2、4、8、16、32这几个砝码，任何数字都能凑出来。但如果你允许把砝码放在天平的两边，最优解就变成了三进制，用1、3、9、27这四个砝码就够了。把砝码与物体放在同一侧，相当于做减法。这时候三进制的效率体现得淋漓尽致。

但先别急着喊“三进制厉害”。数学漂亮，不等于工程能造。这里有个关键人物不得不提：克劳德·香农。信息论之父。他算了一笔账，结果让所有进制都沉默了。他发现，理论上信息密度最高的进制，底数不是2，也不是10，而是自然常数e，约等于2.71828。可e不是整数，你没法让电路稳定地表示2.71828个状态。那整数里谁最接近e？是3。所以三进制在理论上确实比二进制更高效。但注意，这里说的是“理论上”。理论和现实之间，隔着一条苏联工程师用铁氧体磁芯都没填平的沟。

到了20世纪，信息论的创始人克劳德·香农从理论上证明了一件事，在全部进制中，以自然常数e约等于2.71828为底数的e进制是信息密度最高的。e并不是一个整数，所以工程上无法实现。但在整数进制里，3比2更接近e的2.71828。这意味着在整数进制里，三进制是信息表达效率最高的选择。同样数量的存储单元，三进制能表达的状态更多；同样数量的逻辑门，三进制能完成的运算更复杂。苏联的数学家们敏锐捕捉到了这一点。

1950年，香农重新发掘了平衡三进制的概念。这种进制不该用0、1、2，应该用-1、0、1这三个数。它有一个天然的优势，处理负数完全不需要额外操作。二进制计算机表示负数，要么专门拿出一位做符号位，要么用补码这种对初学者相当不友好的方式。而平衡三进制里，-1本身就是系统的一部分。取反只需要把每个位倒过来就行。苏联数学家谢尔盖·索博列夫与年轻工程师尼古拉·布鲁森佐夫决定把这个优雅的数学构想变成一台真正的机器。

于是，一群年轻人真的动手了。他们用从其他项目淘汰下来的边角料，在莫斯科大学一间只有60平米的小房间里，造出了一台让西方眼红、让捷克斯洛伐克抢着下单的机器。可他们不知道，这台机器从诞生那天起，就注定要撞上一堵墙。这堵墙不是技术，不是资金，而是物理世界最冷酷的规则，以及一个庞大体制的沉默绞杀。接下来发生的事，比小说还离奇。

名字来自莫斯科大学旁边一条叫谢通的小河。这台机器的表现让人惊叹，它的有效运行时间高达95%—98%，而同年代其他苏联计算机能做到60%就已经算是优秀。它的功耗极低，售价仅有2.75万卢布，不到同性能二进制计算机的一半。而且它几乎不需要维护，在计算中心的那台样机连续运行了17年，只在第一年换了3个有缺陷的元件。此后内部设备从未维修过。捷克斯洛伐克人看了都眼红，立马下订单想要引进，一台机器转手就能赚50万美元。从任何技术角度看，这都是一款成功的产品。

如果故事到此为止，三进制计算机似乎真的要改写历史了。但历史的剧本从来不按最优解来演，谢通的故事之所以令人唏嘘，正因为它证明了另一个更深刻的道理：数学上的最优解往往敌不过物理上的最可行解。

要理解这一点，得先回到计算机基本的物理层面。请问计算机的本质是什么？答曰，用物质的可区分状态来表示数字，用状态的切换来完成运算。二进制之所以成为主流，倒不是因为它在数学上最漂亮，仅仅是因为自然界中恰好存在大量天然二态的物质。电的通闭、磁的正负、电压的高低、光线的有无、开关的开闭、声音的滴答，从半导体到光纤，从硬盘到内存，大多数的物理介质都天然适配二进制。但三态的物质呢？抱歉，这个星球上压根不存在稳定、廉价和大规模生产的三相态电子元件。

有人可能会反驳，不对啊，三极管不是有三个状态吗？截止、放大、饱和，这不就是-1、0、+1吗？这个说法流传很广，但它犯了一个根本性错误。三极管的三个状态是工作状态的不同区间，可不是可以用来做逻辑运算的输出电平。在数字电路里，截止区与饱和区对应的是0和1，放大区根本不会被使用，因为它的输出不稳定、不可靠。所谓三极管有三态，所以和三进制有关，这种理解本质上同把ENIAC说成十进制计算机，就以为它用了十种状态的电子管一样，但那种管子从来不存在。

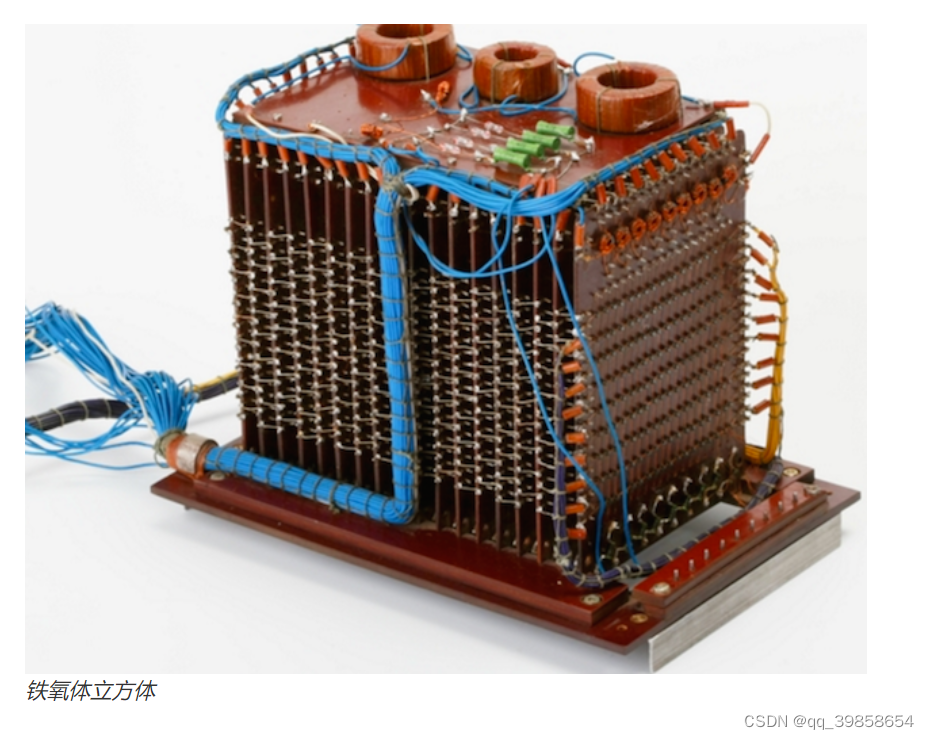

苏联的谢通计算机是怎么实现三进制的呢？答案是，它本质上是一台披着三进制外衣的二进制计算机。布鲁森佐夫团队使用的是铁氧体磁芯，利用磁芯的正向磁化、中性状态和反向磁化来表示1、0、-1。但问题是，自然界里没有哪一种物质能单独实现这3个稳定状态。于是他们用了两个二进制磁芯来表示一个三进制位。

两个磁芯按二进制有四种组合：00、01、10、11。他们把01规定为-1，00规定为0，10规定为正1，然后把11这个状态禁用掉。看出来问题了吗？两个磁芯本来可以表示4个状态，现在只用来表示3个，白白浪费了一个状态位。换句话说，谢通用比二进制更多的物理资源，实现了比二进制更少的表达效率。这种多此一举的设计，让三进制计算机在硬件层面先天就处于劣势。成本是两倍，复杂度却是4倍。

另外还有电路层面的麻烦，判别3个电平比判别两个难度不在一个量级。二进制只需要区分高和低两个电平，中间可以留出很大的容错区间，哪怕电路老化、电压波动、温度变化，只要不超过阈值，就不会误判。但三进制需要把电压区间切成三份，低、中、高。

原来的容错空间就被大大压缩，每个档位之间的间隔大幅缩小。温度一高，线路易老化，那个中间态到底是0还是正一，很难分得清。所以，这些年有人用一套天花乱坠的公式论证三进制信息密度更高，但他们忽略了一个基本问题，公式里的变量不等于现实。理论上把三台发动机的功率相加，好像就能得到三倍牵引力，但传动、摩擦、散热和材料都不答应；数学上每个数字都没错，物理学却不会签字。

所以真正的问题从来就不是三进制好不好，问题是在于三进制在物理层面做不出来。数学可以假设存在一种理想的三态元件，但工程面对的是一个没有这种元件的现实世界。苏联人知道这一点，但他们选择了用二进制去模拟三进制，用一个更复杂的系统去追求一个理论上的优雅。这种选择最终证明是死路一条。

当然，谢通的问题还远不止于此，毕竟工程难题可以随着技术进步慢慢解决。真正的大问题是苏联那个能把天才变成废铁的制度环境。三进制计算机的悲剧需要放在苏联科技产业的整体背景下才能理解。而这段背景里，最著名的决策失误莫过于电子管对晶体管的路线之争。

1947年，美国贝尔实验室的肖克利、巴丁以及布拉顿发明了晶体管。几乎在同一时间，苏联物理学家克拉斯洛夫与他的研究生马多言也在基辅造出了苏联第一个晶体管样品。美苏在起跑线上的差距也就半步之遥。但接下来，苏联科学界爆发了一场大争论。一方是国防部副部长、科学院院士博格，他力推晶体管是未来方向。

这位博格可不是一般人。阿克塞尔·伊万诺维奇·伯格，苏联无线电电子学的奠基人，海军工程师出身，后来官至国防部副部长，军衔是工程师-海军上将。他在苏联科学界的地位，相当于美国那边的万尼瓦尔·布什——既是科学家，又是军方高层，说话极其有分量。1951年，正是伯格召集了苏联第一次晶体管发展会议，他还亲自创建了苏联科学院无线电电子学研究所并担任所长。可以说，在苏联，没人比他更早、更坚定地看好晶体管。

而另一位重量级人物——阿布拉姆·费奥多罗维奇·约飞。这位大佬的身份有多显赫？他是X射线发现者伦琴的嫡传弟子，是苏联核弹之父库尔恰托夫的导师，列宁格勒物理技术研究所的创始人，苏联半导体物理学的开山鼻祖。月球上有一座环形山就以他的名字命名。约飞早在20世纪30年代就提出过半导体“阻挡层”概念，那正是后来pn结和集成电路的理论雏形。换句话说，约飞本人就是苏联半导体研究的祖师爷。

但正是这位祖师爷，在晶体管路线之争中站到了电子管一边。他的理由听起来极其“战略”：美苏之间随时可能爆发核大战，晶体管在核爆产生的电磁脉冲面前不堪一击，而装在气密金属壳里的电子管，几乎不受影响。这个论证抓住了军方最敏感的神经——生存性。可问题是，它把一种“末日场景”当成了日常决策的前提。为了打赢一场可能永远不会打的核战争，苏联选择了牺牲整个半导体产业的未来。

顺便说一句，苏联人其实比美国人更早看到了晶体管效应的蛛丝马迹。1948年，克拉斯洛夫和一位名叫苏珊娜·马多扬的年轻女研究生，在基辅的一个封闭研究所里，用锗晶体制出了苏联第一个点接触晶体管样品。马多扬当时只有二十二岁，后来被同行称为“苏联半导体工业之母”。他们的论文《晶体三极管》发表于1948年，比贝尔实验室的公开演示只晚了不到一年。但这份成果的待遇是什么呢？马多扬的名字被列为最高机密，克拉斯洛夫团队的后续研究被中断，人员被拆分到不同机构，应用研究被叫停，只剩下“基础研究”还允许继续。

而几乎在同一时间，美国那边在干什么？贝尔实验室开了一场新闻发布会，告诉全世界：我们要把晶体管用在助听器上。听起来是不是很像苏联人后来的说辞？但贝尔实验室的意图完全相反——他们故意用“助听器”这个不起眼的说法来降低军方的敏感度，避免晶体管技术被立刻列为军事机密而封锁起来。这是一招以退为进。美国人赌的是：只要技术公开了，产业就会自己跑起来。后来的德州仪器、IBM、惠普、摩托罗拉，确实在1951年就开始量产晶体管了。

1956年，苏联军方做出了裁定，晶体管永远不会成为一个有用的东西，充其量就是做助听器。让社会保障机构去干吧。就在同一时期，美国的第一台晶体管收音机已经上市。而当克格勃后来侦查到美国人把晶体管用在了F4战斗机与AGM12导弹上，获得了远超想象的实战性能时，苏联高层才如梦初醒，原来自以为是的创新其实是走进了死胡同。赫鲁晓夫对此给出了一个灾难性的批示：不要搞晶体管，电子管小型化就是今后的研发方向。这就是谢通诞生的时代背景。

布鲁森佐夫和他的团队正是在这样一个领导替科学家做判断的体制里，试图用技术创新实现弯道超车。但弯道超车的前提是，你开的这台车至少得同对手在同一个赛道上。当美国已经开始集成电路的革命时，苏联还在琢磨怎么把电子管做得更小。谢通的遭遇更具体地展现了体制的绞杀机制。

1960年，谢通通过国家测试，部长会议通过了批量生产的决议。但国家计委与工业部门对这个计划外的野项目恨得咬牙切齿，因为它的存在直接威胁到了那些耗资百万卢布、花两年半才交付的二进制计算机项目。那些项目背后，是设计局、工厂、供应商和审批部门的一整条利益链。你一个大学实验室用10万卢布就搞出来的东西，让那些花了好几百万的设计局情何以堪？于是他们开始刁难。年产量被限制在10—12台，捷克斯洛伐克的订单被外贸部压下，理由冠冕堂皇：苏联自己还没大规模生产，此时怎可出口？但真正的障碍从来不是产能，而是利益。

谢通太便宜了，售价只有区区2.75万卢布，而替换成同性能的二进制计算机要贵出2.5倍。它便宜到采购、维护、培训、升级这一整条服务链都赚不到什么钱；便宜到经手部门无法通过配件、耗材、外包和后续服务做出漂亮的预算流水；便宜到它无法在上级的产值报表上体现辉煌成就。一个项目如果不能让相关环节都有钱可赚，就很难在官僚系统里获得真正的推力。

1970年，谢通-70推出之后，莫斯科大学换了新校长，直接给布鲁森佐夫贴了一个伪科学的标签，把他的实验室赶到学生宿舍的阁楼上。连最早那台运行了17年的原型机都被拆毁。布鲁森佐夫后半生一直在写论文、做演讲，为三进制奔走呼号，直到2014年去世，享年90岁。他晚年接受采访时说过一句话，我当时只是想造一台便宜的计算机给学生们用，从没想过要颠覆什么。

这句话的潜台词是，如果体制允许，三进制与二进制本可以共存，谁也不必要谁的命。但计划经济的逻辑不是这样。计划经济的逻辑是资源有限，必须集中，路线唯一，不容分叉。当一个系统只能容纳一种正确答案时，所有的探索都成了对系统的威胁。

但故事到这里，其实还差最后一刀。体制杀死了谢通，却杀不死那个更根本的问题：就算苏联允许三进制和二进制赛跑，三进制也未必能赢。因为1960年代的西方，已经用布尔代数、晶体管、集成电路、操作系统和编程语言，把二进制变成了一张越织越密的网。每出一款新芯片、新语言、新软件，这张网就多一层锁扣。三进制想挤进来，不是换几个零件那么简单，而是要重建整套硬件、软件、人才和标准体系。这不是一场单机跑分，而是一场生态战争。

经济学里有个词叫“路径依赖”——先跑起来的方案，哪怕不是最优，也会因为用的人越来越多、配套越来越全，把后来的更优方案活活堵死。QWERTY键盘如此，VHS录像带如此，二进制更是如此。谢通跑赢了机器本身，却跑不赢整个时代。所以，它最后被拆掉的不只是几台原型机，而是一条本来可能存在的技术岔路。

这种简单带来了一系列连锁反应。首先是布尔代数的完美适配。英国数学家乔治·布尔发现，所有的逻辑运算可以归纳为与、或、非三种基本操作，正好对应电路的串联、并联和反向。1938年，香农在他的硕士论文中证明了布尔代数可以由电路实现，从此奠定了数字电路的理论基础。二进制的0和1天然对应逻辑的真和假，也天然对应电路的断和通。这套体系自洽、简洁、优美，而且极其容易用物理器件实现。一个MOS管就是一个开关，一堆MOS管组合起来就是与门、或门、非门，再往上堆就是寄存器、加法器、CPU。整个过程像搭积木一样，有迹可循，规则明确。

其次是可堆叠性，因为每个单元都足够简单，所以可以在单位面积里塞进更多的单元。从集成电路到大规模集成电路，再到超大规模集成电路，摩尔定律之所以能持续半个多世纪，前提是二进制的极简。如果每个单元都需要区分三种状态，电路设计复杂度会呈指数级增长，芯片面积会大幅膨胀，良品率会暴跌，功耗会飙升。而这些代价换来的是理论上的信息密度提升不超过一倍。这笔账，任何一个理智的工程师都会算。

更深层的原因是乘法的实现。二进制的乘法本质上就是移位和加法，一个加法器就能当乘法器用。但非二进制系统需要乘法表。在真空管时代，这东西无所谓，反正管子本来就大。但到了集成电路的纳米时代，乘法表占用的面积会成为致命负担。你总不能在指甲盖大小的芯片上刻一张九九乘法表吧？所以二进制的胜利不在于它在数学上最完美，只是因为它在工程上最务实。它放弃了理论上的最优信息密度，换来了物理上的可实现、工艺上的可量产、设计上的可扩展。这是一种典型的够用就好的工业智慧。

而这种智慧在技术史上反复上演。QWERTY键盘布局不是最优的，但它就是赢了。VHS录像带的画质不如Betamax，但它就是赢了。JavaScript作为编程语言被无数人吐槽，但它就是赢了。在以上这些案例里，最好的技术都没有战胜足够好的技术。因为后者建立了一个无法复制的生态系统。

三进制计算机面对的正是这样一个已经运转起来的二进制生态系统。1960年代，西方的计算机产业已经从硬件延伸到软件，从操作系统到编程语言，从编译器到应用程序，形成了完整的产业链。IBM、DEC、Intel这些公司既卖机器，也卖标准。在这套标准里，每一位都只有两个值，每一位的操作都基于布尔代数，每一位的存储都基于二态磁性介质。你想要另起炉灶搞三进制吗？可以啊，但你得重做全部的硬件，重写全部的软件，重新培训全部的程序员，重新建立全部的行业标准。这个成本苏联负担不起，世界也负担不起。

2014年，布鲁森佐夫去世的那一年，全球计算机产业正沉浸在深度学习的狂热中。神经网络的核心运算单元叫神经元，每个神经元接收输入加权求和，通过一个激活函数输出0或1。这种运算在底层依然是二进制的。但有趣的是，深度学习的某些变体，比如三值神经网络，确实在使用负一、零、正一三种权重来压缩模型。三进制的幽灵，在60多年后借着人工智能的东风还魂了。

这让我想起一个故事。20世纪末，有一位苏联遗老移民到美国，在硅谷找到了一份工作。他的美国同事问他，你们在苏联搞了那么多黑科技，怎么最后还是输了？他沉默了一会，说，我们输不是因为我们不够聪明，我们输是因为我们太想证明自己比别人聪明了。想靠三进制弯道超车，想靠电子管小型化另辟蹊径，想靠计划经济集中力量办大事。每一次聪明的选择，都在事实上把自己推向了更远的边缘。

而在大洋彼岸，美国人在干什么？他们在做晶体管收音机，在做个人电脑，在做那种没什么技术含量，但每个人都买得起的消费品。他们没有试图推翻二进制的根基，只是在这个根基之上不断地堆叠、优化、市场化。他们不会为了一个理论上的异进制效率而放弃整个产业链，不会因为电磁脉冲恐惧而拒绝晶体管，更不会把主管部门的意见当成技术路线的最终裁判。

所以三进制计算机的故事，表面上是一个明珠蒙尘的悲剧，实质是一个关于选择的故事。世界选择了二进制，不是因为不知道三进制更好，而是因为好往往是更好的敌人。当一个方案足够好、足够简单、足够可扩展时，它就更容易实现，然后更快地迭代，把那些更优雅的方案挤到边缘，直到后者只能在博物馆里供人凭吊。

布鲁森佐夫晚年一直坚持认为，如果谢通能活下来，今天的计算世界会完全不同。也许他是对的，但历史没有如果。谢通的最后一台原型机被拆解的时候，连莫斯科大学的学生都没几个人在场。那台运行了17年，只换过3个元件的神奇机器，最终被当成废品处理，零件散落各处，再也拼不回去。

那么问个问题，三进制计算机的失败，到底是技术的错，还是体制的错？我认为都不是，是物理的错。物理世界没有给我们三个稳定的状态，我们只好用两个。体制只是加速了这个必然结局的到来，但不是这个结局的原因。物理设定了边界，体制决定了速度，而足够好的哲学定义了方向。三者合力把三进制送进了历史。

这里有必要补一句：二进制之所以在物理上如此“便宜”，靠的是一个叫CMOS的底层结构。CMOS晶体管本质上是一个电压控制的开关，栅极加电压就导通，不加就截止。它最聪明的地方在于，稳态下几乎不耗电——要么完全导通，要么完全截止，没有中间态。这正是三进制做不到的。三态逻辑需要让晶体管长期工作在“半开半关”的中间区，而那个区域恰恰是功耗最大、噪声最敏感、温度最不稳定的地方。工程上有个词叫“噪声容限”，二进制可以留出几百毫伏的容错空间，三进制只剩几十毫伏。芯片一热、电压一抖、器件一老化，中间那个状态就飘了。这不是苏联人不够聪明，这是半导体物理给全人类划的红线。

还有一笔账，苏联人当年算过，但没算赢。信息论里有个香农极限，说的是在噪声信道里可靠传输信息的上限。三进制理论上每个符号能携带log₂3≈1.585比特，二进制是1比特。听起来三进制赢了对吧？但工程上还有一个指标叫“单位能耗下的可靠运算次数”。因为三进制需要额外的判别电路、更复杂的存储单元、更大的电压摆幅，实际能效比二进制低得多。理论上的1.585，到了硅片上，可能连0.8都换不回来。这笔账，任何量产芯片的公司都会算。

更关键的是，二进制的生态已经形成了正反馈飞轮。1971年英特尔4004微处理器出来的时候，里面只有2300个晶体管。到了今天，一枚手机芯片里塞着上百亿个。这五十多年里，全世界的EDA工具、光刻机、指令集、编译器、操作系统、编程语言、程序员培训体系，全部长在二进制这棵树上。你要搞三进制？行，先重写一遍Linux内核，重做一遍GCC编译器，重新培训一千万程序员。这不是技术问题，这是文明级别的迁移成本。

不过，三进制确实在另一个方向上找到了生存空间。2019年，韩国三星和IBM等机构开始研究三值逻辑芯片，用负一、零、正一三种电压态来压缩神经网络权重。为什么是神经网络？因为神经网络本身就不需要绝对精确，它只需要“大概对”。中间态不稳定？没关系，神经网络刚好擅长处理噪声。功耗高？用新型材料如铁电体或相变材料来缓解。换句话说，三进制没有在通用计算领域打赢二进制，但它可能在人工智能、边缘计算、低功耗推理这些新赛道上找到自己的位置。谢通当年没做成的事，也许再过二十年，会被另一群人在另一个场景里做成。

今天当你用手机刷到这篇文章，你手里的那台设备，里面跑着几十亿个晶体管，每一个都只有开和关两种状态。它们在纳秒之间切换，组成了你眼前的文字、画面与声音。这个系统的根基仍然是二进制的，而且很可能在你我有生之年都不会改变。不是因为人类不够聪明，恰恰相反，是因为人类终于学会了在某些时候，笨一点才是真的聪明。

但笨，不等于停滞。二进制用最简单的状态，搭出了最复杂的文明。三进制没有输在聪明上，它输在太着急把聪明变成现实。数学可以超前，物理必须准时，工程必须算账，产业必须成链。四者缺一不可。谢通缺的，从来不是智慧，而是时间、土壤和一条完整的路。

所以，谢通不必被惋惜。它只是走在了时间前面，而时间并不总是奖励先行者。有时候，它奖励的是那些知道什么时候该停下来，把路让给那些足够好的东西的人。

布鲁森佐夫去世前，曾受邀去莫斯科大学做最后一次演讲。结束后，一个学生问他，教授，如果重来一次，您还会选择三进制吗？老人笑了笑，说会，但我这次会先找个不必批条子的国家。

全场笑了。但笑声底下，是一个时代的叹息：技术从来不只是在实验室里分高下，它还在制度、资本、生态和时间的四重奏里，寻找那个能让自己活下来的节拍。谢通没踩上那个节拍，但它留下的那声回响，至今还在计算机史的走廊里，隐隐作响。

所以，三进制计算机的失败，不能只归咎于技术，也不能只归咎于体制。物理世界没有为它提供稳定、廉价、可大规模制造的三态元件；工程世界没有为它准备好成熟的逻辑门、存储器和设计工具；产业世界更不会为它停下二进制生态的滚滚车轮。苏联的体制问题加速了谢通的死亡，但即便换一个环境，三进制也要面对同样的追问：它多出来的理论效率，是否抵得过它多出来的复杂度、成本和不确定性？历史给出的答案是否定的。

二进制不是最优美的，却是最容易被造出来、被堆叠、被量产、被写进标准、被全世界程序员使用的。它赢在足够好，赢在可扩展，赢在能让整个生态一起长大。谢通像一颗过早成熟的果实，数学的核已经饱满，物理的土壤却还没有准备好。它不必被神化，也不必被惋惜。

它真正的价值，是提醒后来者：技术史很少奖励纸面上的最优解，它奖励的是那些能在现实约束中活下来、扩散开、形成生态的方案。有时候，笨一点，简单一点，反而才是通往未来的路。
